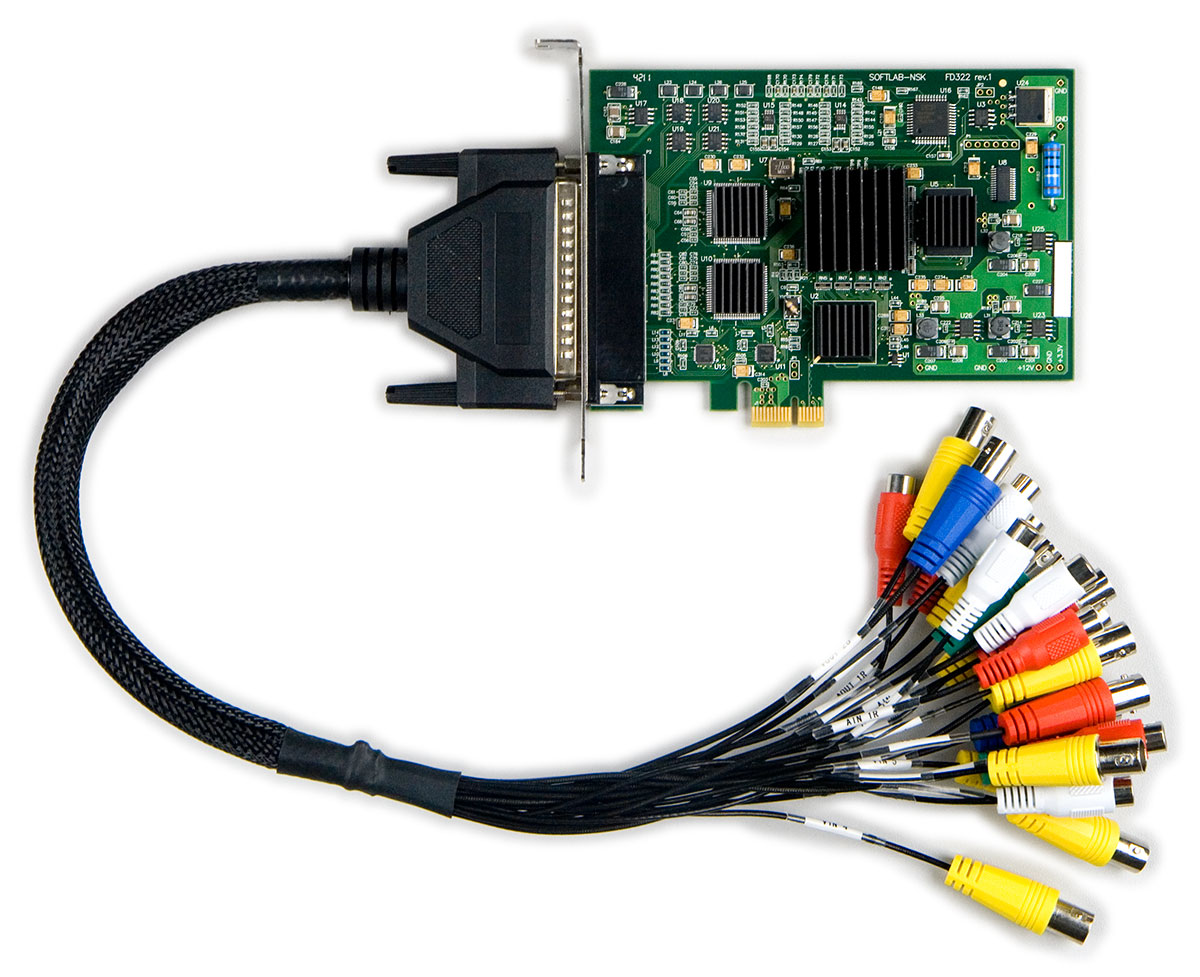

Форвард Т - Подключение внешних сигналов и устройствПлата FD322 с кабелем - Нажмите для увеличения

Продукты линейки "Форвард Т", предназначенные для работы с аналоговыми видео- и звуковыми сигналами на входах и выходах, основаны на использовании платы ввода-вывода видео и звука FD322.

Для подключения внешних устройств (источников/приемников видео- и звуковых сигналов) к плате в комплекте поставляется кабель с полным набором разъемов типа RCA ("тюльпан"). Назначение разъемов кабеля можно узнать в разделе "Документация" (см. документ "Распайка кабеля", а также спецификации платы). Для более качественного и удобного подключения имеется коммутационная панель (приобретается отдельно).

Для продуктов "Форвард Т" (с любыми типами сигналов на входах/выходах) также доступны дополнительные устройства, подключаемые через USB:

  • Forward WatchDog Box - для построения студии с резервным обходом или видео-сервером ("зеркалирование"), для аналоговых или SDI-сигналов
  • Forward ASI WatchDog Box - для построения студии с резервным обходом, только для ASI-сигналов
  • Forward GPI Box - для взаимодействия с внешними устройствами через интерфейс GPI

Коммутационная панель для платы FD322 (TF790)

Купить
Цены
Документация
Техническая поддержка

Для получения качественного результата обработки видеосигналов и повышения удобства работы с продуктами "Форвард Т", основанных на плате FD322, опционально поставляется коммутационная панель (BreakOut Box) с разъемами для внешних устойств. Преимущества использования панели следующие:

  • Высокое удобство работы: все разъемы вместе с маркировкой видны одновременно, и объединены в группы по назначению ("входы/выходы" и т.п.). Панель имеет стандартные размеры для установки в стойку 19".
  • Надежность: все разъемы закреплены в общей панели в прочном металлическом корпусе, что практически исключает поломку разъемов и случайное отсоединение подключенных внешних кабелей.
  • Высокое качество сигналов: использование высококачественных разъемов позволяет повысить надежность контакта и минимизировать возможные помехи.
  • Дополнительные возможности: для подключения звуковых источников/приемников используются профессиональные балансные XLR-разъемы.

Описание

  • Модель: TF790
  • Размер 2U 19"
  • звуковые входы/выходы - балансные XLR с отключаемым сопротивлением 600 Ом
  • Видео-входы - BNC (Female)
  • Переходники Minidin4 (S-Video) - BNC в комплекте
  • Назначение разъемов на панели может изменяться в зависимости от текущих настроек платы
Коммутационная панель - Нажмите для увеличения
Коммутационная панель с платой FD322 - Нажмите для увеличения

Forward WatchDog Box

Купить
Цены
Документация
Техническая поддержка

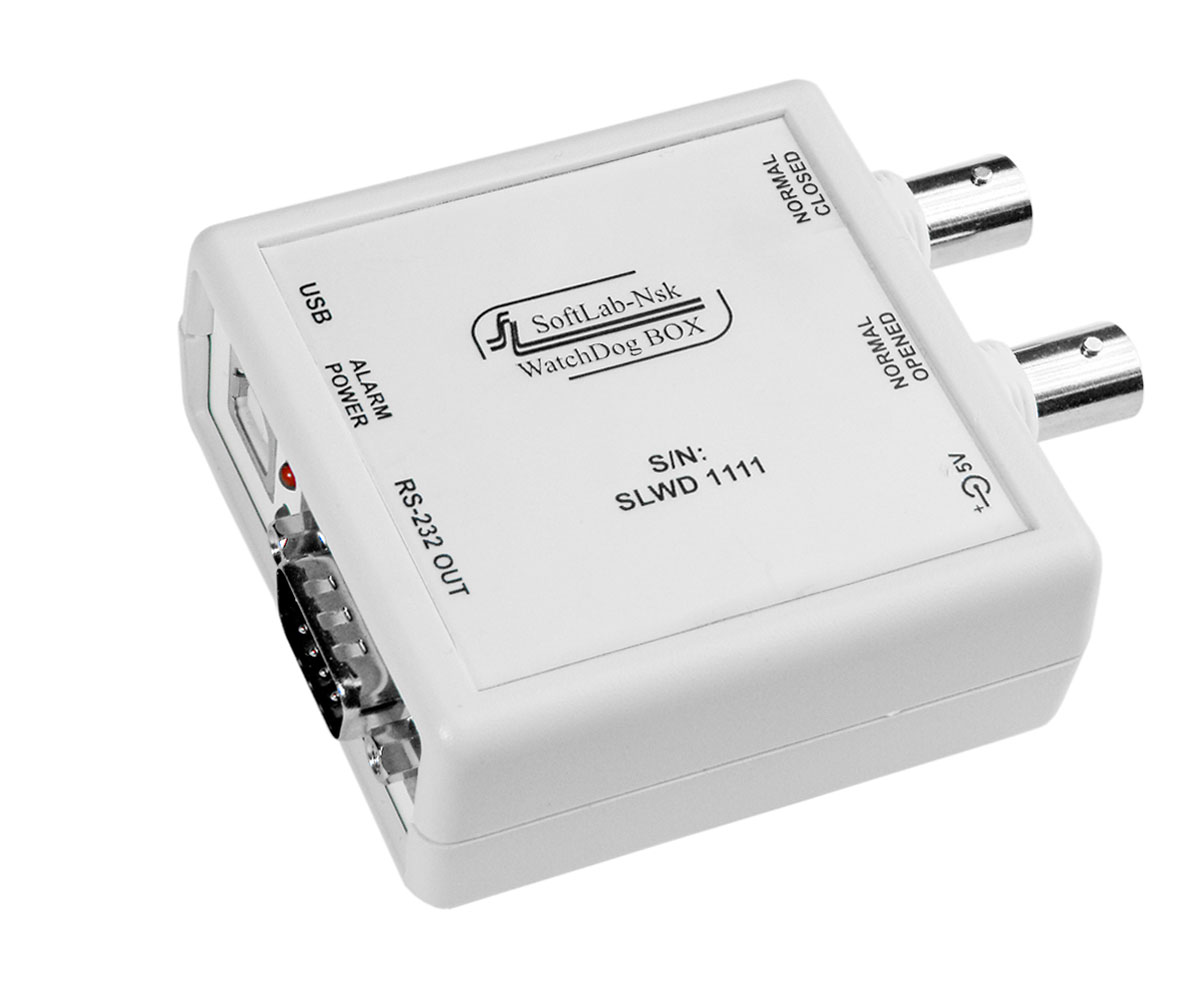

Forward WatchDog Box - Нажмите для увеличения

Данное устройство предназначено для мониторинга программно-аппаратного комплекса на базе плат FD300/FD322/FD422 (отслеживается работоспособность операционной системы, платы, вещательного сервера). Представляет собой внешний блок с USB-подключением. Это устройство позволяет решать задачи резервирования систем автоматизированного вещания на базе Форвард ТА/ТП.

В случае сбоя основного эфирного сервера (зависание/выход из строя эфирной программы FDOnAir либо операционной системы) WatchDog Box с помощью внешнего коммутатора/резерватора (приобретается отдельно) позволяет автоматически переключиться на проходящий сигнал со входа либо резервный сервер, работающий параллельно с основным.

Для управления внешним устройством (коммутатором/резерватором) WatchDog Box можно подключить одним из следующих способов:

  1. Через интерфейс GPI. В таком случае управление осуществляется аналогично электрическому замыканию/размыканию контактов на управляемом устройстве
  2. Через интерфейс RS-232 (COM-порт). В этом случае управление осуществляется отправкой управляющей последовательности (байт) в управляемое устройство

ВАЖНО: В случае подключения через интерфейс RS-232 (COM-порт) устройство должно поддерживать управление однократным приемом управляющей последовательности, в одностороннем порядке. То есть, должно быть достаточно просто передать в устройство определенную последовательность байт, чтобы переключить его в нужное состояние.

Некоторые коммутаторы, подключаемые через интерфейс RS232 (СОМ-порт) предполагают следующую схему управления:

  1. Сначала необходимо передать в коммутатор некую предваряющую (инициализирующую) последовательность.
  2. Затем необходимо дождаться от него в ответ подтверждающей последовательности.
  3. И только после этого отправлять в него собственно управляющую последовательность, чтобы он переключил свое состояние.

ВНИМАНИЕ: подобные коммутаторы устройством WatchDog Box в данный момент не поддерживаются!

Перед приобретением устройства WatchDog Box, и/или управляемого коммутатора, который планируется использовать для осуществления резервного обхода, выясните у производителя коммутатора, поддерживает ли его устройство один из перечисленных выше способов управления, и в случае подключения через интерфейс RS-232 узнайте, достаточно ли для управления устройством просто передать в него управляющую последовательность.

ВНИМАНИЕ: компания СофтЛаб-НСК осуществляет техническую поддержку только устройств собственного производства, и не предоставляет управляющие последовательности для сторонних коммутаторов и прочих устройств. Чтобы узнать, какую последовательность байт нужно передать через интерфейс RS-232 для управления конкретным устройством, обращайтесь непосредственно к производителю устройства. Некоторые производители бесплатно предоставляют программное обеспечение, позволяющее легко вычислить нужные управляющие последовательности.

Существует несколько схем резервирования:

а) Обход. Позволяет переключиться на "проходящий" сигнал в случае возникновения проблем на вещательном сервере.

б) Зеркало. Позволяет в случае возникновения проблем на вещательном сервере переключиться на резервный видеосервер.

в) Зеркало с обходом. Позволяет в случае возникновения проблем на вещательном сервере переключиться на резервный видеосервер, а в случае отказа резервного сервера - на "проходящий" сигнал.

Комментарии к рисункам:

  • Сервер – сервер автоматизации вещания Форвард ТА/ТП.
  • Коммутатор – коммутатор видео/аудиосигналов 2->1, приобретается отдельно (например, в компаниях Профитт, ЛЭС ТВ, KRAMER ELECTRONICS).
  • Forward WatchDog Box: устройство мониторинга состояния видеосервера (отслеживается работоспособность операционной системы, платы, вещательного сервера). Устройство регулярно получает сообщения от сервера по интерфейсу USB. В случае отсутствия сообщения в течение определенного времени переключает коммутатор на резерв (проходящий сигнал либо резервный сервер-"зеркало").

Для организации схем с зеркалированием необходимо приобрести второй видео-сервер, идентичный основному. Например, если на основном сервере используется продукт Форвард ТА, то для второго сервера необходимо приобрести еще один такой же продукт (аналогично для Форвард ТП). Зеркалирование осуществляется за счет встроенного в FDOnAir (основная вещательная программа ФорвардТА/ТП) механизма передачи сообщений другим экземплярам программы. Другими словами, все действия (загрузка расписания, запуск титров, запуск видеоматериалов и т.д.), которые оператор производит на одной машине, автоматически выполняются и на машине-зеркале.

Расписания на обоих серверах при этом автоматически полностью совпадают, для чего необходимо, чтобы все используемые исходные материалы (видеоролики, титры и т.п.) имели одинаковые полные пути к файлам. Этого можно добиться, храня материалы на обоих компьютерах на одинаковых логических дисках (например, "D:") в папках с одинаковыми именами; имена файлов также должны совпадать. Можно хранить материалы на внешнем файловом сервере, назначив на обоих эфирных серверах одну и ту же букву (например, "V:") для сетевого диска с исходными материалами на файловом сервере. Копирование файлов на зеркалируемые серверы не производится автоматически. Рекомендуем использовать для этого утилиту CopyDR (копирование файлов с заданным максимальным потоком) из состава ПО ФорвардТ.

Forward ASI WatchDog Box

Купить
Цены
Техническая поддержка

Forward ASI WatchDog Box - Нажмите для увеличения

Данное устройство предназначено для мониторинга программно-аппаратного комплекса на базе плат семейства FDExt при работе с ASI-сигналами (отслеживается работоспособность операционной системы, платы, вещательного сервера). Представляет собой внешний блок с USB-подключением. Это устройство позволяет решать задачи резервирования систем автоматизированного вещания на базе Форвард ТC.

Входной ASI-сигнал подключается к ASI-входу платы семейства FDExt не напрямую, а через устройство ASI WatchDog Box. ASI-выход платы семейства FDExt также подключается к последующему тракту сигнала не напрямую, а через устройство ASI WatchDog Box.

В случае сбоя эфирного сервера (зависание/выход из строя эфирной программы FDOnAir, вещающего сервиса либо операционной системы) ASI WatchDog Box позволяет автоматически переключиться на проходящий ASI-сигнал со входа. Устройство само является коммутатором, поэтому приобретать дополнительный внешний коммутатор при его использовании не требуется.

Forward GPI Box

Купить
Цены
Документация

Техническая поддержка

Forward GPI Box - Нажмите для увеличения

Данное устройство предназначено для взаимодействия с внешними устройствами через интерфейс GPI (связь с произвольными устройствами через COM-порт). Представляет собой внешний блок с USB-подключением, позволяющий подключить два входных (управляющих) и два выходных (управляемых) GPI-сигнала через разъемы BNC.

Особенности:

  • В продуктах Форвард ТА/ТП/Голкипер интерфейс GPI широко используется как для управления внешними устройствами, так и для получения команд от них.
  • Количество СОМ-портов на машине ограниченно, а некоторые новые модели компьютеров вовсе не имеют СОМ-порта на корпусе (хотя на материнской плате он еще может присутствовать).
  • Каждый GPI-box подсоединяется через USB и эмулирует в системе 2 СОМ-порта. На каждом из таких СОМ-портов есть GPI-In и CPI-Out, т.е. всего 2 пары. Таким образом, GPI-box позволяет решить проблему с нехваткой COM-портов для управления через GPI.
  • Коммутация (кабель) между GPI-box и внешними устройствами делается самим пользователем.

Плата FD300 - подключение внешних сигналов и устройств

ВНИМАНИЕ: плата FD300 в 2012 году снята с производства и заменена платой FD322. Ниже представлено оборудование, предназначенное только для платы FD300.

Плата FD300 с кабелем - Нажмите для увеличения Для подключения внешних устройств (источников/приемников видео- и звуковых сигналов) к плате FD300 в комплекте поставляется кабель с полным набором разъемов типа RCA ("тюльпан"). Назначение разъемов кабеля можно узнать в разделе "Документация" (см. документ "Распайка кабеля", а также спецификации платы).

Коммутационные панели для платы FD300

Купить
Цены
Документация
Техническая поддержка

Для получения качественного результата обработки видеосигналов и повышения удобства работы с продуктами "Форвард Т" с платой FD300 опционально поставляются коммутационные панели (BreakOut Box) с разъемами для внешних устойств. Предусмотрено два варианта: пассивная и активная панель. Преимущества использования панелей следующие:

  • Высокое удобство работы: все разъемы вместе с маркировкой видны одновременно, и объединены в группы по назначению ("входы/выходы" и т.п.).
  • Надежность: все разъемы закреплены в общей панели в прочном металлическом корпусе, что практически исключает поломку разъемов и случайное отсоединение подключенных внешних кабелей.
  • Высокое качество сигналов: использование высококачественных разъемов позволяет повысить надежность контакта и минимизировать возможные помехи.
  • Дополнительные возможности: в активной панели видео-входы являются проходными (имеются выходы, с которых входные видео-сигналы можно передавать далее на прочие устройства). Кроме того, для подключения звуковых источников/приемников используются профессиональные балансные XLR-разъемы, а также предусмотрено подключение мониторных наушников с регулировкой громкости для контроля звуковых выходов.

Пассивная и активная панели для платы FD300

Тип панели Описание Фото
Пассивная
  • Размер 2U 19"
  • Звуковые входы/выходы - небалансные RCA (Female)
  • Цифровой звуковой вход/выход S/PDIF, RCA (Female)
  • Видео-входы - BNC (Female)
  • Переходники Minidin4 (S-Video) - BNC в комплекте
Пассивная панель - Нажмите для увеличения

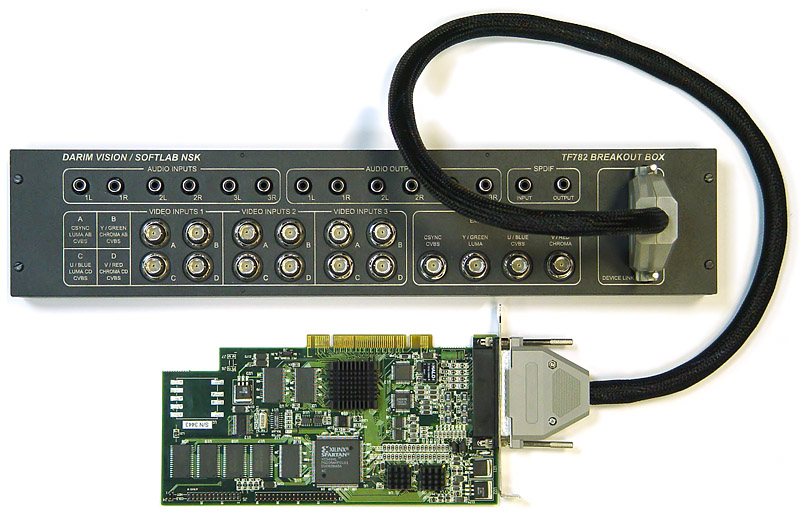

Пассивная панель с платой FD300 - Нажмите для увеличения
Активная
  • Размер 4U 19"
  • Звуковые входы/выходы - балансные XLR с отключаемым сопротивлением 600 Ом
  • Цифровой звуковой вход/выход S/PDIF, RCA (Female)
  • Проходные видео-входы (passthrough) - BNC (Female) Composite/YUV и Minidin4 (S-Video) с отключаемым терминатором 75 Ом
  • Дополнительный разъем для мониторных наушников с выбором любого из выходов для прослушивания и регулятором громкости
Активная панель - Нажмите для увеличения
Активная панель с платой FD300 - Нажмите для увеличения
