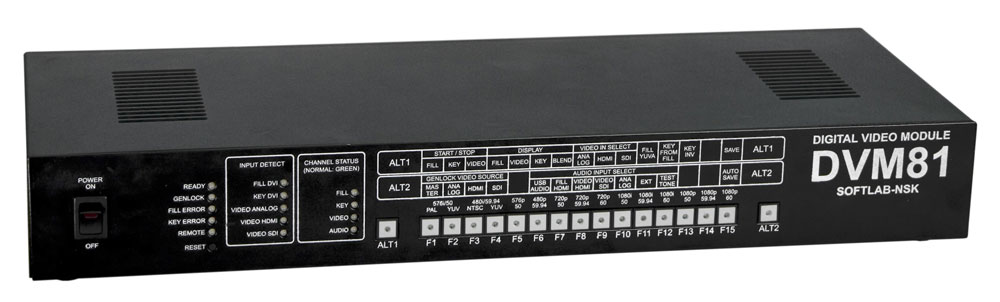

 Устройство DVM 81 HD
Используется в качестве аппаратной базы для продуктов Форвард ТА HD и Форвард ТТ HD для организации телевещания в HD-разрешениях. Входным источником могут быть HD-SDI, HDMI или YUV-сигналы.
На выходе одновременно присутствуют сигналы HD-SDI, HDMI и YUV. Возможна синхронизация выхода к любому из входов (генлок).
Спецификации и описание устройства доступны также в разделе "Документация".
Технические характеристики
| Управление |
Компьютер под управлением операционной системы Windows XP SP2/SP3 или Windows 7, подключение по интерфейсу USB 2.0. |
| Видеовходы/Аудиовходы |
HDMI
- 480i@59.94Hz
- 480p@59.94
- 576i@50Hz
- 576p@50Hz
- 720p@50Hz@59.94Hz@60Hz
- 1080i@50Hz@59.94Hz@60Hz
- 1080p@50Hz@59.94Hz@60Hz
SDI
- SD-SDI (480i, 576i), embedded audio (SMPTE 259M, SMPTE 272M)
-
HD-SDI (720p, 1080i), embedded audio (SMPTE 292M, SMPTE 299M)
-
3G-SDI (1080p), embedded audio (SMPTE 424M, SMPTE 425M)
Аналоговые видеовходы
- Композитный
- PAL (ITU-R BT470)
- NTSC (SMPTE 170M)
- SECAM (ГОСТ 7845-92)
- S-Video
- Компонентный YUV
- 480i, 576i (ITU-R BT.656, SMPTE/EBU N10)
- 480p, 576p (ITU-R BT1358, SMPTE/EBU N10)
- 720p@50Hz@59.94Hz@60Hz (EIA-770.3)
- 1080i@50Hz@59.94Hz@60Hz (EIA-770.3).
Аналоговые аудиовходы
- Четыре линейных входа (две L / R стереопары)
- Полоса пропускания: 20 Hz - 20 kHz
- Максимальное входное напряжение – 1 Vrms
- Входное сопротивление: 10 кОм
- Соотношение сигнал/шум: не менее 90 dB
- Гармонические искажения: не более -90 dB
- Разделение каналов: около 100 dB
|
| Видеовыходы/Аудиовыходы |
HDMI
- 480i@59.94Hz
- 480p@59.94
- 576i@50Hz
- 576p@50Hz
- 720p@50Hz@59.94Hz@60Hz
- 1080i@50Hz@59.94Hz@60Hz
- 1080p@50Hz@59.94Hz@60Hz
SDI
- Два отдельных SDI выхода
- SD-SDI (480i, 576i), embedded audio (SMPTE 259M, SMPTE 272M)
- HD-SDI (720p, 1080i), embedded audio (SMPTE 292M, SMPTE 299M)
- 3G-SDI (1080p), embedded audio (SMPTE 424M, SMPTE 425M)
Аналоговые видеовыходы
- Композитный
- PAL (ITU-R BT470)
- NTSC (SMPTE 170M)
- S-Video
- Компонентный YUV
- 480i, 576i (ITU-R BT.656, SMPTE/EBU N10)
- 480p, 576p (ITU-R BT1358, SMPTE/EBU N10)
- 720p@50Hz@59.94Hz@60Hz (EIA-770.3)
- 1080i@50Hz@59.94Hz@60Hz (EIA-770.3)
Аналоговые аудиовыходы
- Четыре линейных входа (две L/R стереопары)
- Полоса пропускания: 20Hz - 20kHz
- Максимальное выходное напряжение: 1Vrms
- Минимальное сопротивление нагрузки: 10 кОм
- Соотношение сигнал/шум: не менее 90 dB
- Гармонические искажения: не более -100 dB
- Разделение каналов: около 100 dB.
|
| Поддерживаемые операционные системы |
Windows XP SP3 (32 bit), Window 7 (32-bit), Windows 7 (64-bit) |
| Синхронизация |
Генлок видеовыхода к одному из видеовходов |
Питание
|
220 VAC / 20 W |
| Габариты |
Блок 19”/1.5 U, ШхВхГ = 436х64х166 мм |
|
|
