Опция SDI-in/out
ВНИМАНИЕ: плата FD300, а также SDI-опция к ней в 2012 году сняты с производства. Плата заменена платой FD322. Для работы с SDI-сигналами предлагается использовать решения на базе платы FD422.
 Для получения качественного изображения
при работе с продуктами "Форвард Т"
предусмотрена возможность подключения цифровых источников/приемников

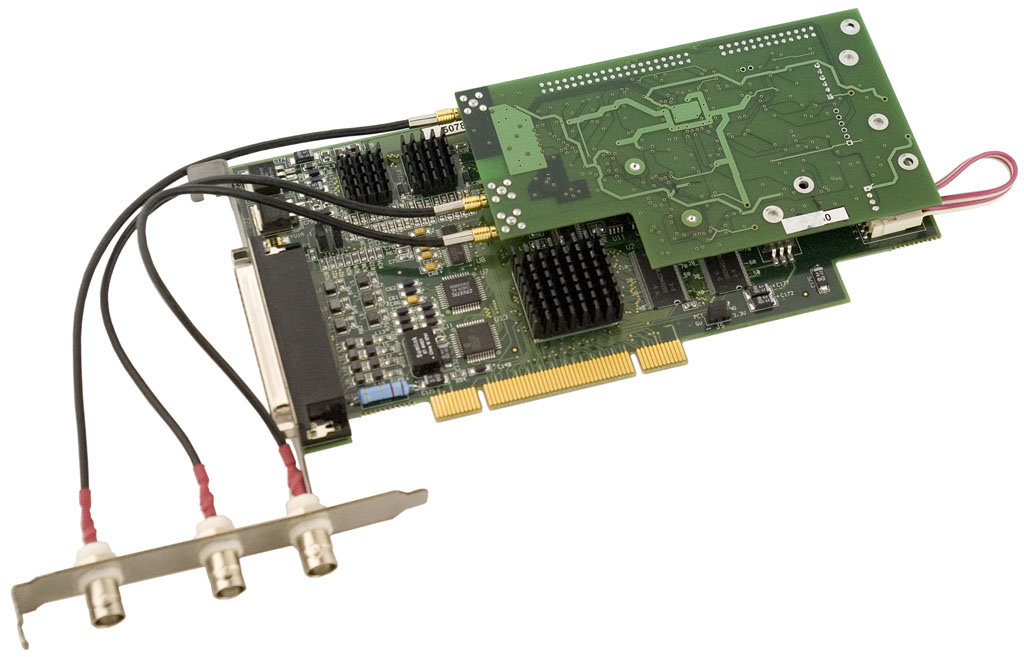

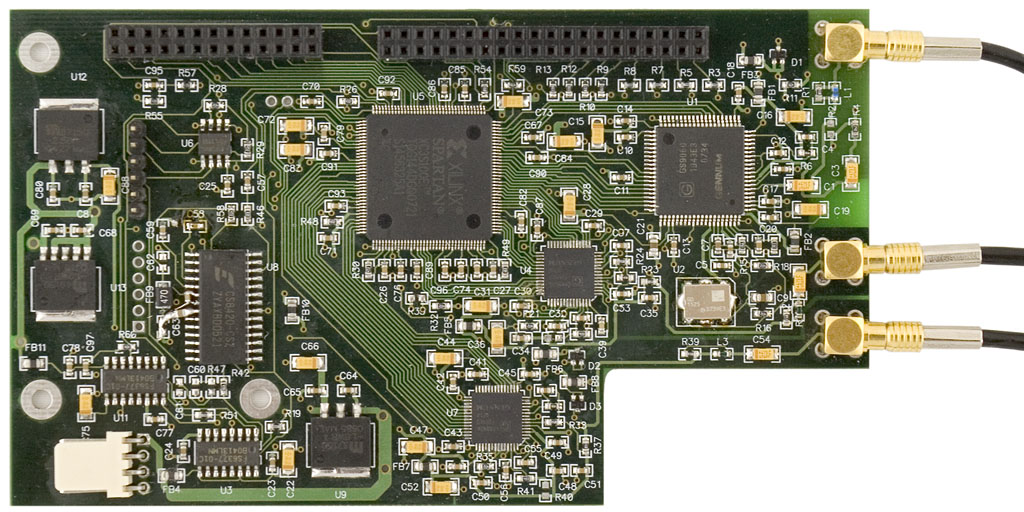

видеосигналов с помощью SDI-опции. Плата SDI устанавливается
на плату FD300, планка
с разъемами надежно прикрепляется к корпусу.
Для ввода-вывода сигналов SDI (видео с вложенным звуком, embedded audio) предназначены
3 BNC-разъема:
- SDI-вход – блок приемника SMPTE-259M-C
обеспечивает прием цифрового видеосигнала в формате
ITU-R-601
- SDI-выход – блок передатчика SMPTE-259M-C
обеспечивает передачу цифрового видеосигнала в формате
ITU-R-601
Для подключения питания используется стандартный
разъем на плате, как для флоппи-дисковода.
Внимание: питание подключается только к плате FD300 (провод для подключения имеется в комплекте с SDI-опцией). Более подробная информация приведена в документе ( 1.2M ).
Технические характеристики
SDI-вход
- 270 Мбит/сек SMPTE 259M-C, однополярный
вход
- ITU-R-601 компонентный цифровой
сигнал видео
- Один BNC-разъем
- 2 канала вложенного звука SD: SMPTE 272M-A
SDI-выход
- 270Мбит/сек SMPTE 259M-C, два однополярных выхода
- ITU-R-601 компонентный цифровой
сигнал видео
- Два BNC-разъема
- 2 канала вложенного звука SD: SMPTE 272M-A
