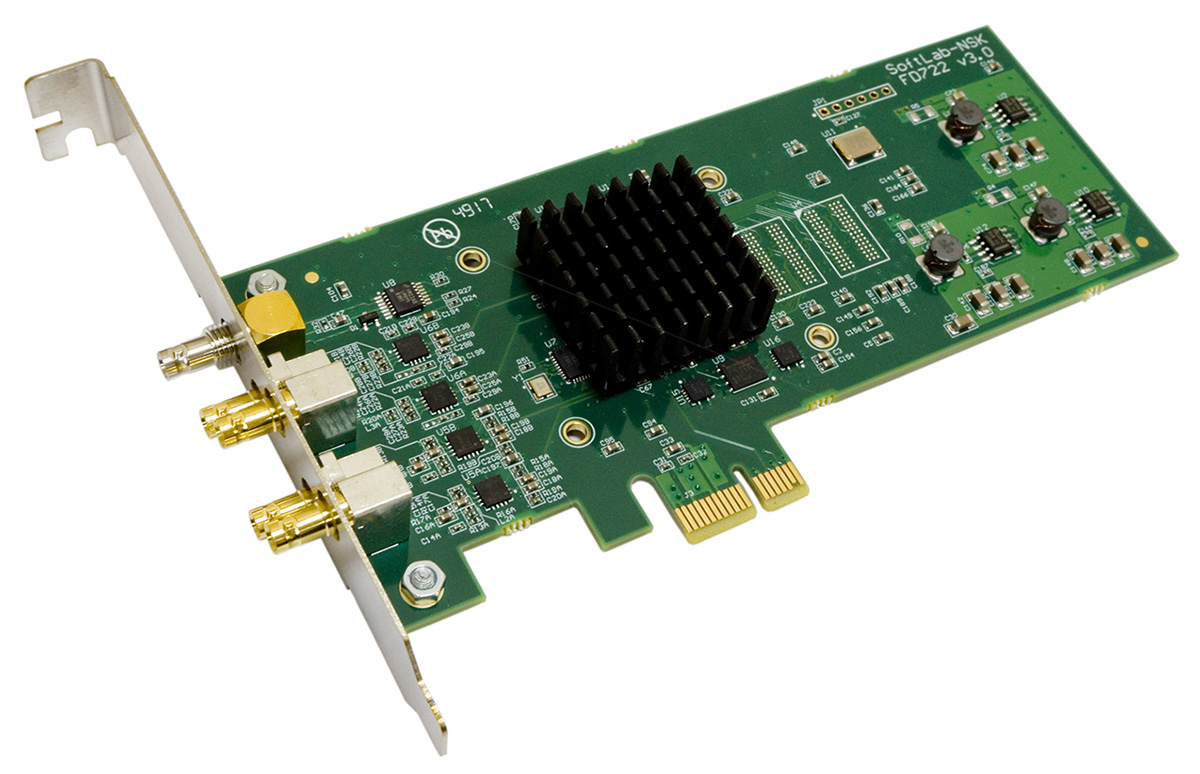

Плата FD722

Плата FD722 - нажмите для увеличенияИспользуется для ввода/вывода/обработки цифровых видеосигналов в формате SD/HD/3G-SDI и ASI.

Является аппаратной основой для всех продуктов: Форвард Т, Форвард ТС, Форвард Голкипер, Форвард Рефери, Форвард Инжест, виртуальных студий Фокус. Есть режим работы "fill + key" для микширования титров на внешнем пульте.

Основные особенности платы FD722:

  • Шина PCI-Express x1
  • Работа с сигналами SD/HD/3G-SDI, ASI
  • Работа в смешанных модах, например: SD-SDI + HD-SDI или SDI + ASI
  • Низкопрофильная

Технические характеристики платы FD722

Шина PCI Express x1 (2.0)
Входы/выходы

1 x HD-BNC вход для подключения внешнего аналогового синхроисточника (Black Burst, Tri-level sync)
2 x HD-BNC SDI/ASI входа
2 x HD-BNC SDI/ASI выхода

В комплекте идут переходники HD-BNC->BNC для коммутации платы с источниками сигнала и вывода данных в эфир

Формат сигнала по входу/выходу
  • SD-SDI: SMPTE 259M
  • HD-SDI: SMPTE 292M, SMPTE 274M, SMPTE 296M
  • 3G-SDI: SMPTE ST 424, SMPTE ST 425-1
  • ASI: EN 50083-9, Bit-rate 0..213 Mbps
Внутренняя обработка сигнала 4:2:2 10-bit по входу и выходу
4:2:2 8-bit внутреннее микширование
Формат видео
  • 480i 59.94
  • 576i 50
  • 720p 23.98/24/25/29.97/30/50/59.94/60
  • 1080i 50/59.94/60
  • 1080p: 23.98/24/25/29.97/30/50/59.94/60
Режимы работы
  • До 2 каналов в SD/HD-SDI или ASI режимах
  • 1 канал в 3G-SDI-режиме
  • Смешанные режимы SD-SDI + HD-SDI по входам/выходам
  • Смешанные режимы ASI + SDI по входам/выходам
Поддерживаемые операционные системы Список поддерживаемых ОС
Аудио

24 bit SDI Embedded, 8 каналов стерео-звука на 1 видеовход/выход

  • SD-SDI: SMPTE 272M-A
  • HD-SDI: SMPTE 299M

Синхронизация звука к видео, конфигурируемая задержка звука (независимо для каждого входного моноканала).

Синхронизация
  • От внешнего аналогового синхроисточника (Black Burst, Tri-level sync)
  • От любого из входов платы
  • От сетевых серверов времени NTP
  • Программная синхронизация от соседних плат этого же типа в этом же компьютере.
DirectShow Capture фильтры Присутствуют в комплекте драйверов платы
Энергопотребление 5 Вт
Размер low-profile, 85х55 мм
