TeleSCREEN - системы мониторинга телевизионных сигналов

Компания "СофтЛаб-НСК" представляет многоканальную систему мониторинга телевизионных сигналов производства компании "ТЕЛЕТОР".

Система TeleSCREEN позволяет производителям видео- и аудио-контента, традиционным или ОТТ операторам улучшить качество предоставления телевизионных услуг за счет организации визуального и инструментального мониторинга качества телевизионного и радиовещания на всех этапах доставки сигнала.

Система обеспечивает автоматический мониторинг всех современных видео- и аудио-сигналов (аналоговых и цифровых), начиная от этапа создания и подготовки контента до доставки услуг потребителю. TeleSCREEN оптимизирована для решения различных задач и может использоваться как в составе студийных аппаратных или головных станций, так и на сети оператора, обеспечивая контроль доставки сигналов до абонентов.

Доступны два класса систем с разной функциональностью и стоимостью: TeleSCREEN Light и TeleSCREEN PRO.

Интеграция TeleSCREEN с решениями СофтЛаб-НСК

Система TeleSCREEN имеет возможность интеграции с программно-аппаратными комплексами "Форвард Т" компании "СофтЛаб-НСК":

  • использование платы FD842 как многоканального источника данных для анализа сигналов SDI, HD-SDI, ASI
  • интеграция с комплексами автоматизации телевещания "Форвард ТА" и "Форвард ТП"

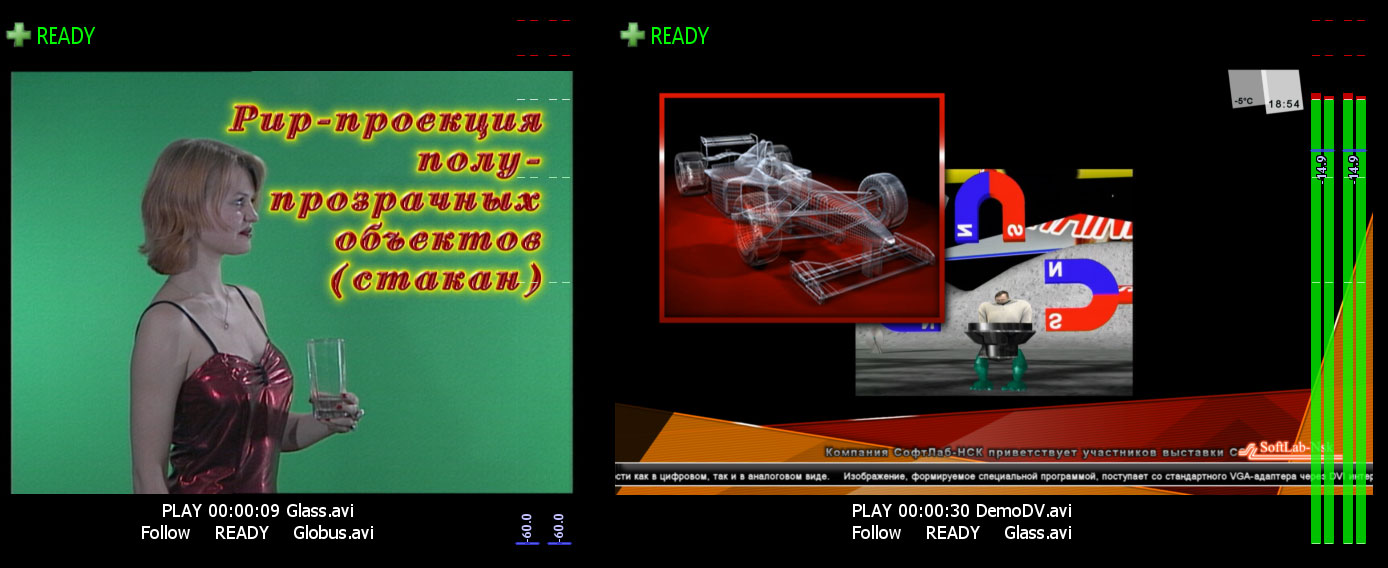

Системы мониторинга TeleSCREEN Light и TeleSCREEN PRO позволяют одновременно осуществлять контроль качества входных и выходных сигналов с систем семейства "Форвард Т" и визуально отображать для каждого канала воспроизведения его текущий статус работы (PLAY, PAUSE, STOP и т.п.), текущие события плей-листа (текущий, следующий), сигналы TALLY, а также оперативно оповещать персонал об возникновении аварийных состояний в расписании вещания.

Нажмите для увеличения

Интеграция между системами TeleSCREEN и "Форвард Т" позволяет обеспечить оперативный контроль вещания при решении таких задач, как:

  • оперативный визуальный и инструментальный контроль автоматизированного вещания
  • визуальный и инструментальный контроль полного тракта эфирного вещания (включая различные источники сигналов, а также выходной сигнал)
  • визуальный и инструментальный контроль процесса производства контента (монтаж, запись, загрузка медиа контента - ingest)

Возможности и особенности системы

Контроль качества полного цикла телевизионных услуг Система TeleSCREEN обеспечивает автоматический мониторинг всех современных видео и аудио сигналов, начиная от этапа создания и подготовки контента до доставки услуг потребителю. TeleSCREEN оптимизирован для решения различных задач и может использоваться как в составе студийных аппаратных или головных станций, так и на сети оператора, обеспечивая контроль доставки сигналов до абонентов.
Легкое масштабирование и комплексный подход TeleSCREEN легко масштабируется, мощность каждой системы может легко наращиваться по мере необходимости, что обеспечивает оптимизацию инвестиций. Возможности системы и множество вариантов исполнения позволяют решать задачу контроля качества телевизионного вещания комплексно и расширять количество точек контроля по мере роста сети.
Поддержка широкого набора входных интерфейсов Система TeleSCREEN может осуществлять одновременный анализ широкого набора профессиональных видео и аудио сигналов (SD/HD/DualLink HD/3G-SDI, DVB-ASI, IP, AES/EBU), включая аналоговый (PAL, SECAM, NTSC, FM/AM) и цифровые (DVB-T/T2, – S/S2, – C/C2) высокочастотные сигналы, используемые для организации сети распространения.
Интеллектуальный анализ потоков Благодаря встроенному инструментальному анализатору сигналов, TeleSCREEN позволяет не только выявить аварийные ситуации и оповестить об их возникновении, но и определить причины их возникновения, тем самым позволяя быстрее устранить неполадки.
Оповещение и логирование аварийных ситуаций Система сигнализирует о возникновении неполадок, с помощью аудио или видео оповещений, также предоставляя возможность распространить эту информацию внешним системам в виде SNMP Trap или Syslog. Для передачи измеряемых параметров система поддерживает стандарт SNMPv2 (SNMP Get).

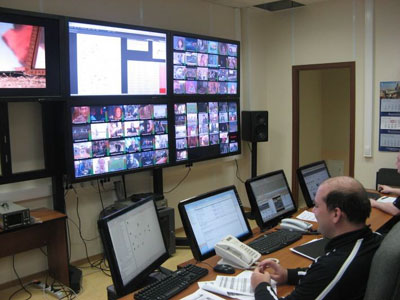

Визуализация и видеопротоколирование сигналов Визуализация каналов осуществляется на нескольких устройствах одновременно, включая LED панели или мониторы. При этом контролируемые сигналы могут автоматически записываться, что позволяет обеспечить фиксацию ситуации и провести последующий более полный анализ.
Анализ интегрального уровня громкости звука TeleSCREEN анализирует и отображает интегральный (ITU-R BS.1770) уровень громкости всех звуковых дорожек, вычисляет поправки и автоматически управляет устройствами коррекции громкости, позволяя достичь более высокого качества телевизионного вещания.

Дополнительные возможности системы:

  • Мониторинг качества услуг Интернет вещания (OTT)
  • Визуальный контроль объектов сети с использованием IP-видеокамер
  • Централизованное управление с помощью многофункционального пульта или клиентского ПО
  • Удаленное управление и визуальный мониторинг

Система TeleSCREEN позволяет одновременно с контролем тракта вещания осуществлять контроль вещательного сигнала на любой сети распространения (эфирное, кабельное, спутниковое вещание) любого типа: как аналогового (SECAM/PAL), так и цифрового (DVB-T/T2; -C/C2; -S/S2). Система TeleSCREEN также позволяет создавать территориально распределенные системы контроля качества вещания с централизованной системой управления и сбора данных.

Технические характеристики

Количество одновременно отображаемых телеканалов:

Стандартный блок:

— стандартного разрешения (SD)
— высокого разрешения (HD)
— радиоканалов

до 80 каналов SD (MPEG-2, TS)
до 15 каналов HD (MPEG-4.10, TS)
до 256 радиоканалов

Заказной блок: по запросу

Режимы работы Статический (фиксированная конфигурация)
Режим сканирования (динамическое циклическое изменение конфигурации)
Форматы видео MPEG-1 (ISO/IEC 11172-1)
MPEG-2 (ISO/IEC 13818-1)
MPEG-4.2 (ISO/IEC 14496-2)
MPEG-4.10 (H.264, ISO/IEC 14496-10)
Форматы аудио MPEG-1 Layer II (ISO 11172-3)
Dolby Digital (AC-3)
AAC (ISO 14496-3)
AMR (G.722.2, 3GPP TS 26.073)
Поток (контейнер) данных MPEG-2 TS (ISO/IEC 13818-1), MPTS или SPTS
T2-MI (ETSI TS 102 773, EN 302 755)
RTP/RTSP (RFC 1889, 2326, 3550)
Входной интерфейс до 8 1000Base-TX (ETSI TS 102 034)
до 40 DVB-ASI (ETSI EN 50083-9)
до 40 SD-SDI (SMPTE-259M, 10 бит, 270 Мбит/сек)
до 24 HD-SDI (SMPTE-292M,10 бит, 1,5 Гбит/сек)
до 12 Dual Link HD/ до 8 3G-SDI (SMPTE-372M, 424M, 12 бит, 2.970 Гбит/сек)
до 32 AES/EBU (24 бит/192 кГц) портов
до 5 DVB-T/T2 (ETSI EN 300 744, 302 755)
до 5 DVB-S/S2 (ETSI EN 300 421, EN302-307, EN301-210)
до 60 DVB-C (ETSI EN 300 429 Annex A/B/C) / до 5 DVB-C2 (ETSI EN 302 769)
до 7 Analog RF (PAL, SECAM, NTSC, FM/AM)
Выходной видео интерфейс DVI-D; HDMI v1.3, v1.4; DisplayPort
Выходной аудио интерфейс 3,5” mini jack, стерео, не балансный S/PDIF, DVI-D, HDMI, DisplayPort
Управление внешним оборудованием Управление матрицами коммутации сигналов
Управление дексремблером
АНАЛИЗ И МОНИТОРИНГ
IP сеть MDI:DF, MDI:MLR, MLT15/24, MLS, Multicast Rate, Multicast Join Logging, Multicast Join Time
График потерянных пакетов
DVB сеть (-T/T2, -S/S2, -C/C2) Reception status, RF Level, MER, PER, BER*,
Demodulation status, Modulation type, FEC Сode rate, SNR*, Error counts*
Графическое отображение констелляции
Поток (контейнер) данных Отсутствие входных данных, отсутствие PID-ов
Ошибки структуры потока (ETSI TR 101 290)
Ошибки структуры потока T2-MI (DVB A136, A14-1)
Видеоизображение Замирание изображения, черный кадр (настраиваемые пороги)
Блочная структура кадра (настраиваемые пороги)
Ошибки декодирования видео данных*
Аудио Низкий уровень звука (настраиваемые пороги), клиппиннг
Ошибки декодирования аудио данных*
Метаданные Анализ SCTE 104 (SD/HD/Dual Link/3G-SDI), Анализ SCTE 35 (MPEG-2 TS)
Контроль телетекста, субтитров (SDI (ETSI EN 300 706), MPEG-2 TS (ETSI EN 300 472))
Протоколы управления Ошибка протокола, отсутствие входных данных, ошибки потока данных,
ошибки синхронизации.
Сигнализация внешним
системам мониторинга
SNMP Get (RFC 1155, 1212, 1213, 1157)
SNMP Trap (RFC 3411-3418, STD0062);
Syslog (RFC 3164)
Получение и отображение аварий от внешних устройств (IRD, кодер, анализатор потока и т.п.) SNMP Trap (RFC 3411-3418, STD0062)
Удаленный визуальный мониторинг Адаптированная к линиям связи технология (HTTP, cлайд-шоу)
Видеотрансляция (HTTP)
Запись фрагмента транспортного потока
(MPEG-2 TS)
Ручной режим
Автоматический режим (запись при обнаружении аварии)
АНАЛИЗ УРОВНЯ ГРОМКОСТИ ЗВУКА (модуль расширения)
Интегральное значение громкости звуковой дорожки для каждой дорожки (ITU-R BS.1770)
Интегральное значение громкости звуковой дорожки для каждой дорожки (ITU-R BS.1770)
Вычисление поправки уровня громкости для каждой дорожки (ITU-R BS.1770)
Управление оборудованием коррекции
громкости звука
AppearTV Audio Leveling
ВИДЕОПРОТОКОЛИРОВАНИЕ (модуль расширения)
Запись SPTS/MPTS (без изменений), SD/HD-SDI (с кодированием),
AES/EBU (без кодирования), Analog (с кодированием)
Циклическая автоматическая (настраиваемые параметры), ручная.

* Доступность указанных параметров зависит от типа входного интерфейса.

Для получения дополнительной информации обращайтесь в отдел технической поддержки.
